Barrage de Charmines (15)

Assistance maîtrise d’ouvrage pour la construction d’un batardeau puits pour l’installation d’une nouvelle conduite de débit réservé (Classe B)

Description du projet :

Pour répondre aux exigences réglementaires EDF a engagé des travaux d’installation d’une nouvelle conduite permettant d’augmenter le débit réservé de l’ouvrage tout en conservant l’ancienne conduite existante. Plus précisément, le projet consistait à venir forer de part en part le barrage depuis l’aval du barrage, puis d’installer une nouvelle conduite scellée dans le génie civil existant. La nouvelle conduite une fois installée devait être équipée d’une vanne guillotine manoeuvrée depuis la crête du barrage.

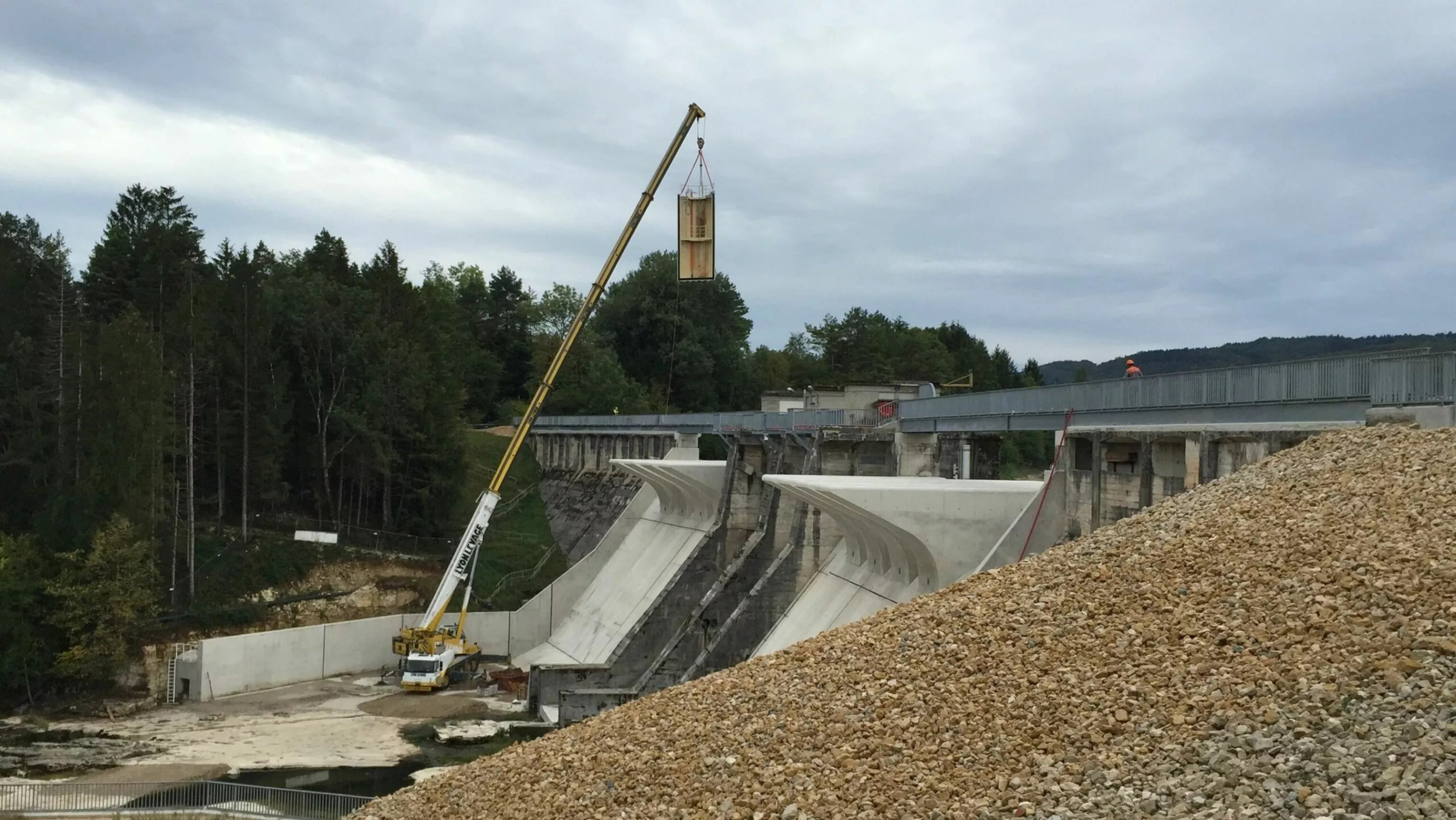

Dans ce cadre, EDF a engagé la construction d’un batardeau de chantier particulier (batardeau demi cylindrique : Hauteur 7,0m, Largeur 3,0 m, masse 8 tonnes), permettant, d’une part, la mise à sec partielle de la zone d’emprise de la nouvelle prise d’eau, et, d’autre part, de sécuriser le barrage notamment en cas de crue afin d’éviter la vidange du barrage par la nouvelle conduite en cours de construction.

Particularités/compétences mises en œuvre :

• Sécurité des barrages (batardage et percement du barrage sous exploitation) ;
• Technologie de batardage ;
• Levage/transport et étude des modes opératoires sur ouvrage isolé ;
• Ancrages et étanchéité sur parement béton ancien
