Barrage du Drennec à Sizun (29)

Mission de diagnostic et étude préliminaire des futurs travaux devant intervenir sur les vannes de fond

Description du projet :

L’objectif du maître d’ouvrage était d’effectuer un diagnostic et une étude préliminaire pour permettre d’effectuer des travaux en adéquation avec la demande des services de contrôle de l’Etat (DREAL).

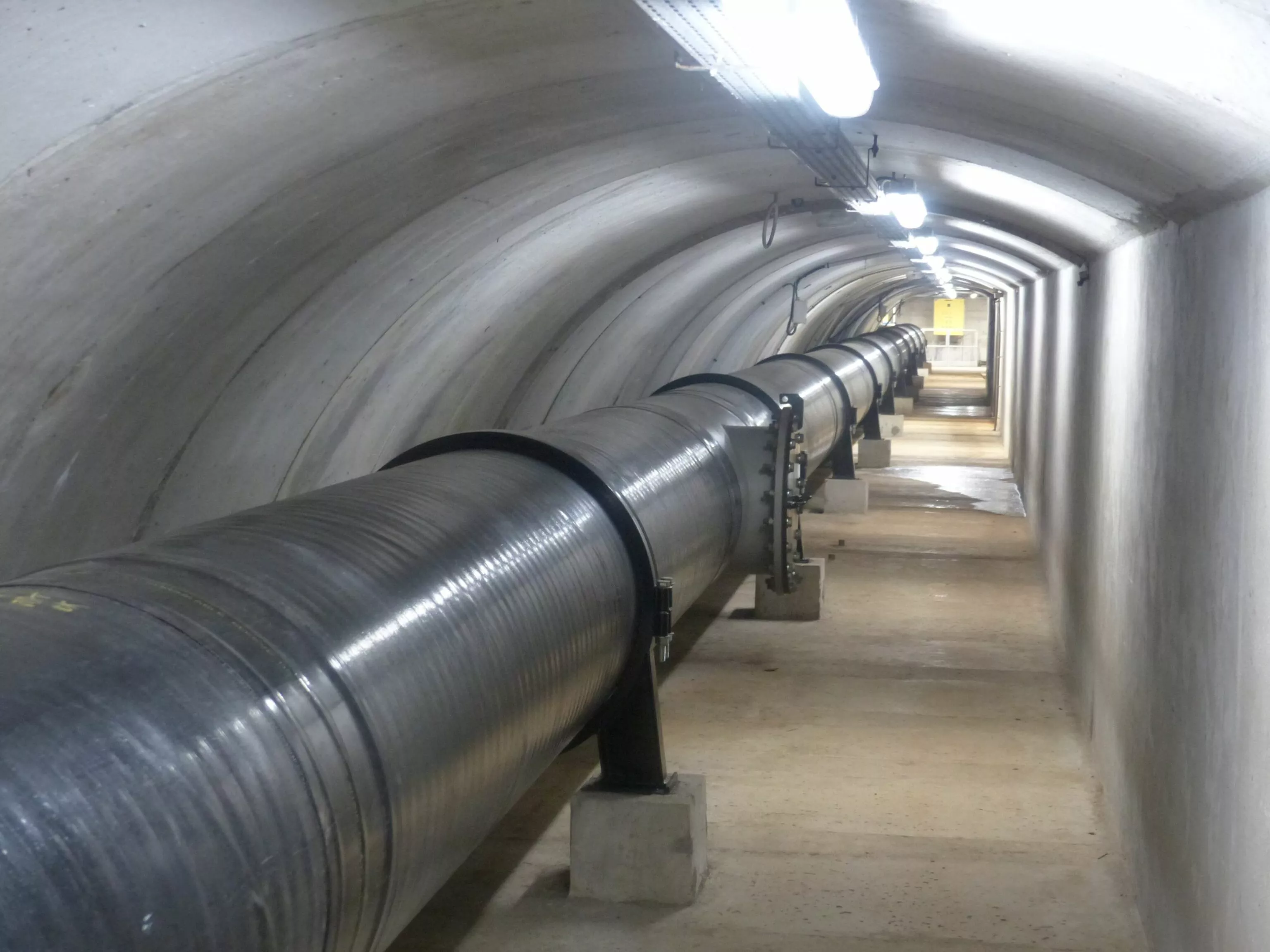

L’ouvrage de prise a été réhabilité récemment. La mission portait sur la vidange de fond qui est constituée en tête d’un entonnement vertical, suivi rapidement d’un coude et d’une galerie horizontale blindée qui rejoint la galerie de l’évacuateur.

Juste après le coude deux vannes contrôle le débit de vidange : Une vanne V1 de garde en amont d’une vanne V2 de réglage. Elles sont du type « vannes glissantes » avec étanchéité aval, actionnées par vérins oléohydrauliques, une centrale et une armoire électrique de contrôle-commande.

Pour réaliser ces travaux sans à-sec, ISM a étudié la faisabilité du batardage de la prise d’eau par ailleurs évalué le besoin en rénovation du contrôle-commande général de l’ouvrage.

Particularités/compétences mises en œuvre :

• Conception d’un batardeau spécial et de sa mise en place par 15 m de fond
• Evaluer le bon compromis entre remplacement et rénovation
