Clapet et Vannes du Barrage de Luzières (81)

Calculs mécaniques sur clapet central et vannes de fonds du Barrage de Luzières

Description du projet :

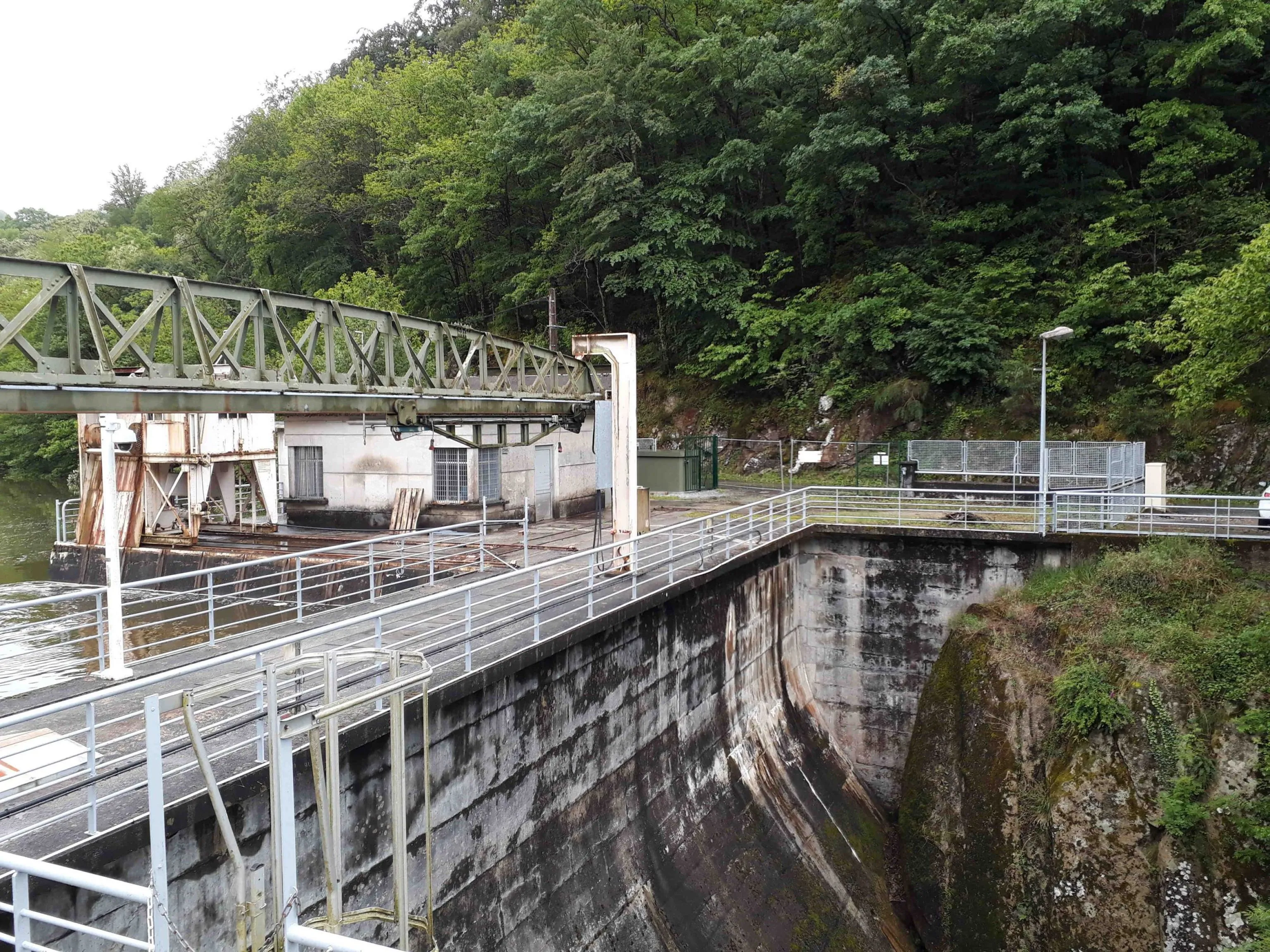

Mis en service en 1958, le barrage de Luzières situé sur l’Agout alimente l’usine du Carla. Il s’agit d’un ouvrage classé C de hauteur 19.7 m et de longueur de crête 123 m. Le barrage crée une retenue artificielle de 3,7 ha et 0,260 hm3 à l’altitude de 335,00 m NGF. L’évacuateur de crues est situé dans la partie centrale du barrage ; l’ouvrage est de type vanné. Il est composé d’un clapet automatique de surface et par deux pertuis de fond dans la partie inférieure équipés de deux vannes secteur.

Les études portent sur l’aptitude des organes de vantellerie à supporter les cas de chargement précisés (recalcul EF des vannes de fond et du clapet à la Q100) ainsi que sur l’étude fine de la cinématique du clapet sous chargement hydrodynamique et conditions variables de remplissage du puit contrepoids.

Une étude AVP de définition d’un actionneur pour forcer l’ouverture du clapet a de plus été effectuée (ajout de vérins sur le contrepoids)

Particularités/compétences mises en œuvre :

Définition de la loi de fonctionnement du clapet, comprenant :

• Recalage géométrique suivant post-traitement de relevés 3D
• Calcul cinématique du clapet intégrant des profils de came évolutifs
• Calcul hydrodynamique de surverse
• Calcul de perte de charges dans les puits de contrepoids
• Calcul CFD (sous-traitant OPTIFLUID) pour compléter les courbes de CASTRO
• Corrélation avec mesures sur site
• Analyse de sensibilité
