Ecluses Petit Sas de Ouistreham (14)

Missions

DIA, Expertise

Études diagnostic et expertise des organes de manœuvre et équipements de la porte des écluses du petit sas de Ouistreham

Description du projet :

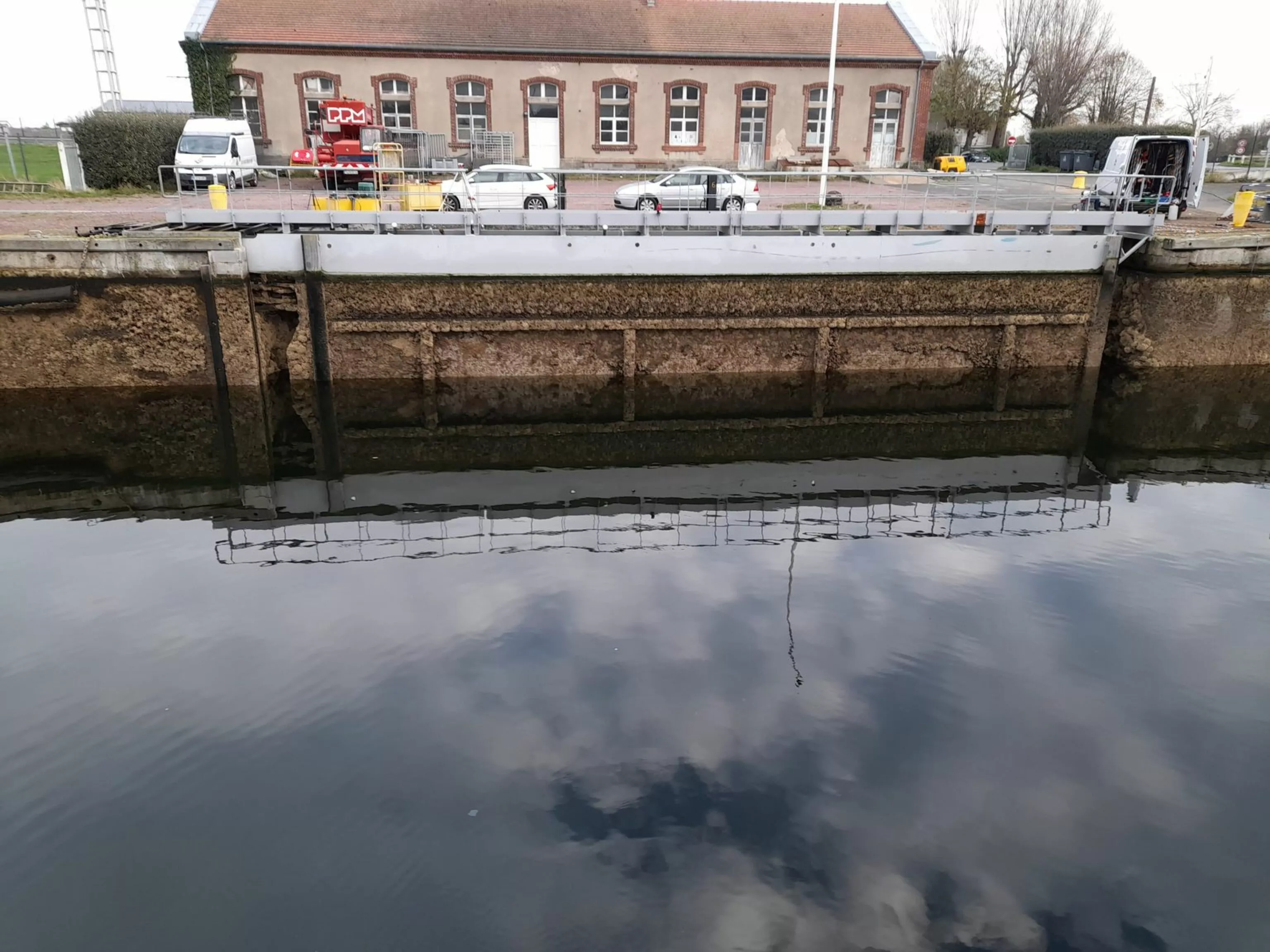

La demande concerne la porte intermédiaire du petit sas des écluses. Cette porte montre des signes de fatigue et d’usure.

La mission demandée prévoit :

– Effectuer un diagnostic sur les parties suivantes : mécanismes, pignonnerie et tringlerie de manœuvre

– Dresser un état clair et exhaustif de l’état de santé de la mécanique de manœuvre de la porte, identifier notamment les travaux à effectuer ainsi que leur criticité.

– Identifier les points critiques de l’ouvrage. Nécessité de visite subaquatique.

– analyse des travaux nécessaires à mener, afin de formaliser différents programmes de rénovation chiffrés intégrant les contraintes du Maître d’Ouvrage

– vérification et élaboration du plan de maintenance et entretien adapté de l’ouvrage

Cette étude repose sur une visite de l’ouvrage ainsi qu’un travail sur la base des documents existants : Plans d’origine, Rapports de contrôle, rapports d’incidents, procédures de maintenance, notes de calculs, etc…

Particularités/compétences mises en œuvre :

ISM a réalisé un diagnostic de type « recherche de panne ». Sur la base de notre expertise, nous avons analysé la cinématique et la mécanique de la porte et identifié la cause des dégradations observées.

Nous avons pu proposer une solution d’aménagement afin de résoudre le problème mécanique et que les dégradations ne se reproduisent plus. L’ensemble a été décrit et chiffré dans un rapport.



Caractéristiques techniques

  • Porte simple vantail
  • Hauteur 9,5m
  • Largeur 2,2m
  • Épaisseur 1,5m
