Evacuateur de Crue du barrage de Marèges (15)

Étude d’exécution pour le remplacement des évacuateurs de crue rive gauche

Description du projet :

Les évacuateurs de crue sont très anciens et il a été décidé de ne conserver que le génie civil.

Pour ISM, il s’agit d’une étude d’exécution (Notes de calcul et plans) portant sur :
• Les vannes de masse 80 t, leurs glissières et galets de roulement

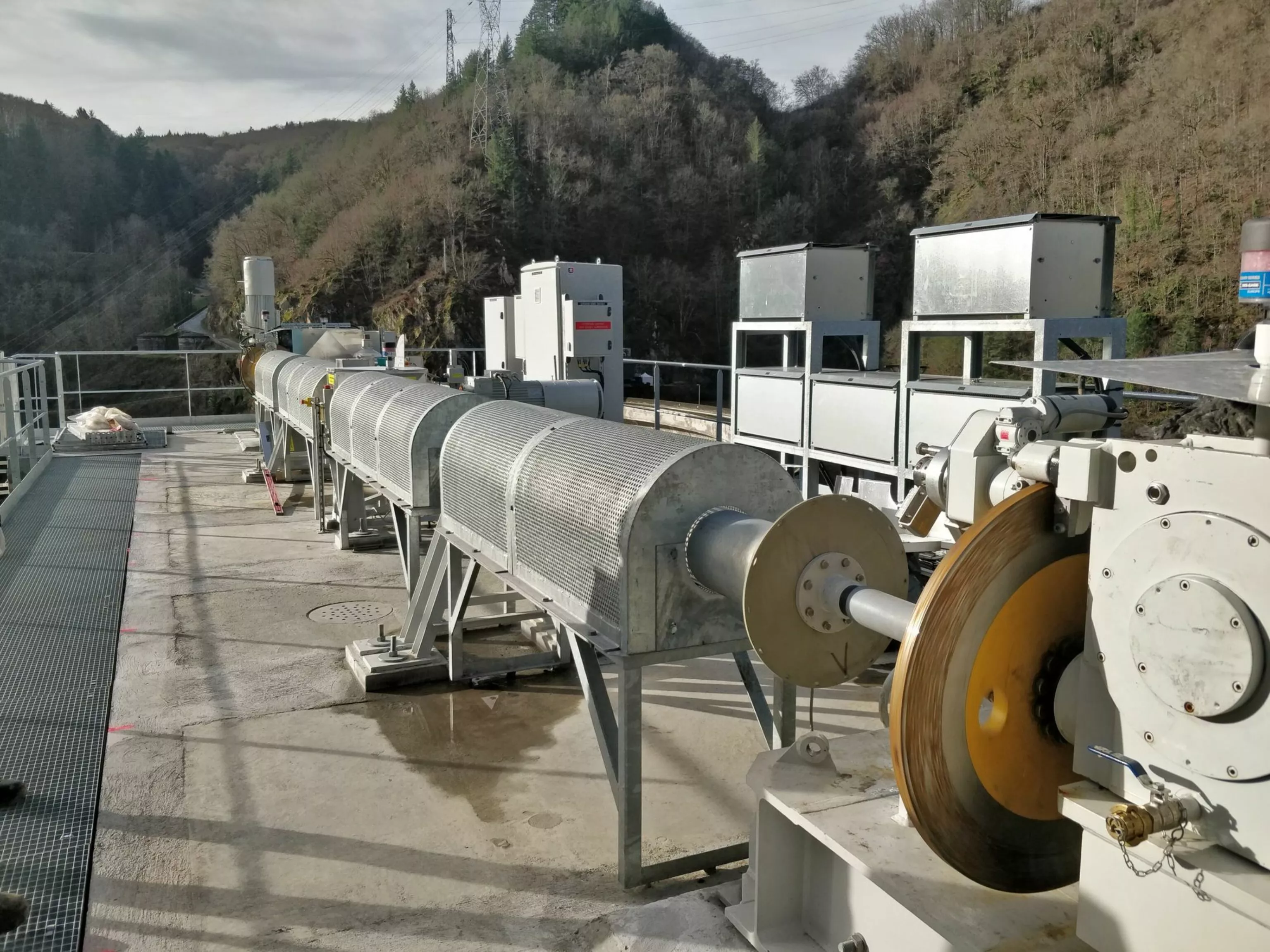

• La chaîne cinématique de levage basée sur des chaines Galle, réducteurs à vis et deux motorisations : normal et secours- Arbre de synchronisme entre les deux treuils de levage- Freins de secours à disque- Dispositif de verrouillage haut- magasin à chaîne
• Les études de sûreté pour démontrer la disponibilité de l’ouvrage

Particularités/compétences mises en œuvre :

ISM a réalisé la conception d’ensemble et de détail nécessitant une expertise en structure de vantellerie, mécanique de levage et contrôle commande.

La structure du tablier de la vanne est constituée de 5 éléments de tablier indépendants structurellement pour uniformiser les charges sur les galets. Chaque élément est guidé sur 4 galets montés sur roulements. Les éléments sont attelés par deux tirants.
⦁ Tablier H 15 m L 13 m
⦁ Ouverture vanne en charge- treuil de capacité de levage unitaire de 70 t
⦁ Durée de la manœuvre complète pour course de 13.5 m : 1 h
